| Manufacturer |
Cincoze
|
| Product ID |
P2302-R10
|
| Model Name |
P2302
|
| CPU |
Supports Intel Meteor Lake Core Ultra Processors
Socket LGA 1851
|
| Chipset |
SoC
|
| Memory |
2 x DDR5 SODIMM slots
Maximum 96GB Capacity
5600 MHz
|
| Video |
Intel Graphics (CPU Dependent)
CDS Max Resolution: 1920x1080@60Hz
DisplayPort Max Resolution: 3840x2160@60Hz
HDMI Max Resolution: 3840x2160@30Hz
VGA Max Resolution: 1920x1080@60Hz
Supports Quad Displays
|
| Audio |
Realtek ALC888 HD Audio
|
| Storage Technology |
2 x SATA Connectors
1 x M.2 3042/3052 slot (B-Key, PCIe 4.30 x2/USB 3.2 Gen2x1/USB 2.0)
1 x M.2 3042 slot (B-Key, PCIe 3.0 x2)
Supports Intel RAID 0/1
|
| Connectivity |
2 x Intel I225 2.5GbE LAN
|
| Expansion Slots |
1 x M.2 2230 slot (E Key, PCIe 3.0 x1/USB 2.0)
1 x M.2 3042/3052 slot (B-Key, PCIe 4.30 x2/USB 3.2 Gen2x1/USB 2.0)
1 x M.2 3042 slot (B-Key, PCIe 3.0 x2)
1 x CFM Interface for IGN Module
1 x CFM Interface for PoE Module
1 x CDS Interface for Convertible Display Module
|

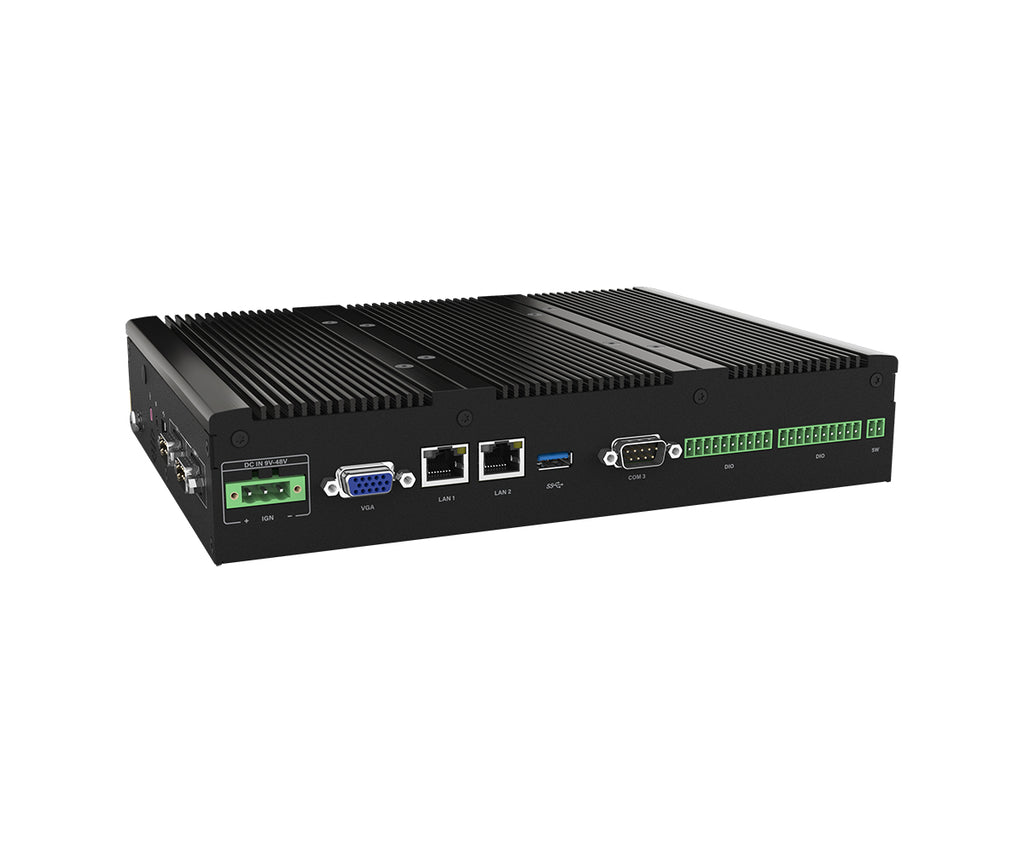

| Rear Panel I/O |
1 x 9-48V Terminal Block DC-IN
1 x VGA
2 x RJ45 2.5GbE LAN
1 x USB 3.2 (Gen1x1)
1 x COM (RS232/422/485 with Auto Flow Control, Supports 5V/12V)
1 x 20-Pin Terminal Block DIO 16x Isolated Digital I/O (8in/8out)
1 x 2-Pin Terminal Block Remote Switch
|

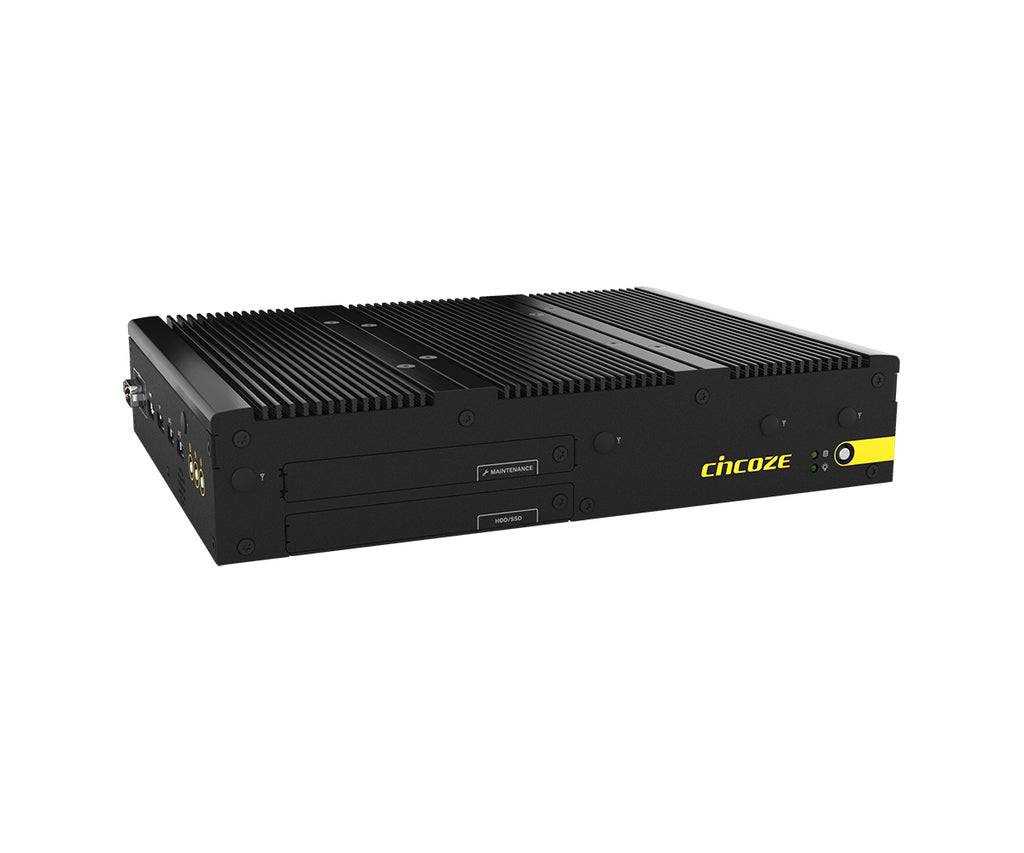

| Front Panel I/O |
2 x Status LED (HDD, Power)
1 x Power Button
|

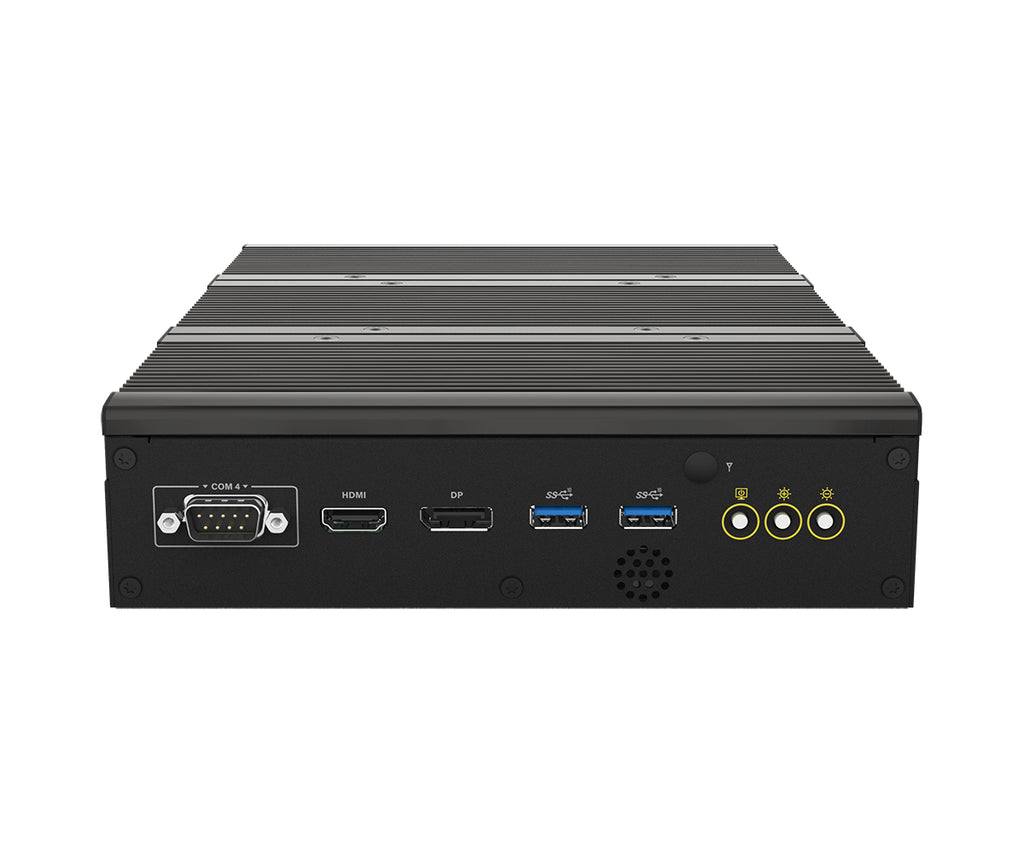

| Left Side Panel I/O |
1 x COM (RS232/422/485 with Auto Flow Control, Supports 5V/12V)
1 x HDMI
1 x DisplayPort
2 x USB 3.2 (Gen2x2)
1 x Display Power Button
2 x Display Brightness Buttons
|

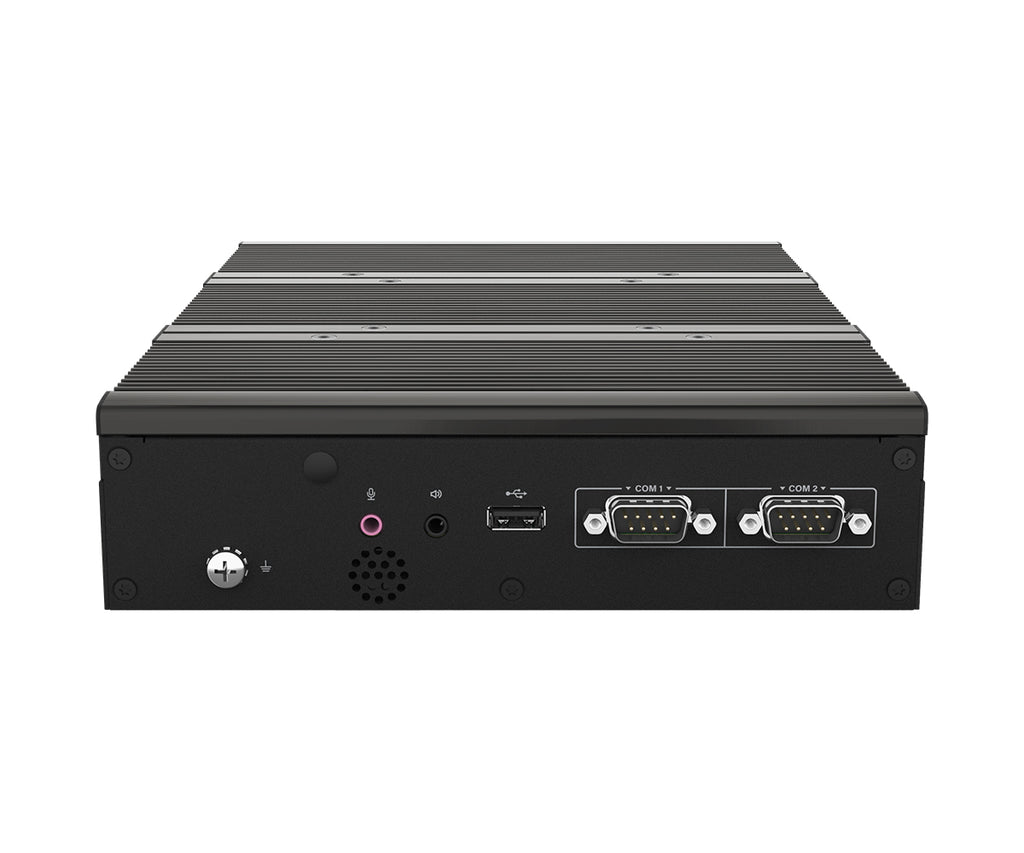

| Right Side Panel I/O |
1 x GND Screw
2 x Audio I/O
1 x USB 2.0
2 x COM (RS232/422/485 with Auto Flow Control, Supports 5V/12V)
|
| Drive Support |
2 x 2.5" SATA Drive Bay
|
| OS Support |
Windows 10
Windows 11
Ubuntu Desktop 24.04 LTS
|
| Power Supply |
9-48V Terminal Block DC-IN
|
| Case Dimensions |
254.5 x 190 x 49.5mm
10.0" x 7.5" x 1.95" (in inches)
|
| Mounting |
Wall
VESA
CDS
DIN Rail
|
| Environmental |
Operating Temperature: -40°C to 65°C (-40°F to 149°F)
Non-Operating Temperature: -40°C to 85°C (-40°F to 185°F)
Relative Humidity: 95% RH @65°C (non-condensing)
Shock: MIL-STD-810H
Vibration: MIL-STD-810H
|
| Compliance |
CE, UKCA, FCC, ICES-003 Class A
|
| Warranty |
2-Year Manufacturer's Limited Warranty
|
